Tecnologia de bombeamento de uma peça do quebra-cabeça da fábrica Subsea

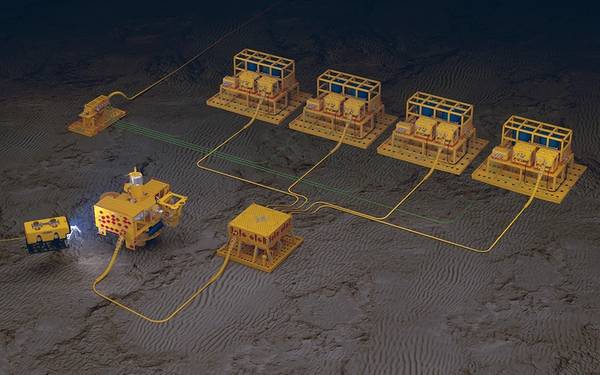

O SPT da Oceaneering é escalonável para atender aos requisitos de campo. (Fonte: Oceaneering)

Há muito tempo pensava-se que a “fábrica submarina” poderia reduzir os custos de capex, mas muitos equipamentos de topsides deveriam primeiro ser marinados para tornar essa visão uma realidade. A tecnologia de bombeamento submarino da Oceaneering (SPT), que recentemente ganhou o prêmio Spotlight on New Technology, da OTC, permite que os operadores transfiram sistemas de armazenamento e injeção de produtos químicos para o subsea.

Christopher Leon, diretor de desenvolvimento de produtos da Oceaneering, disse que o SPT poderia ajudar a reduzir o custo de investimento de um projeto, permitindo a substituição de um umbilical hidrelétrico complexo, que pode custar dezenas de milhões de dólares para comprar e instalar, com energia e comunicações. umbilical, que custam menos para comprar e instalar. No coração da tecnologia está o armazenamento de injeção de produtos químicos e o equipamento de bombeamento dos topsides para o leito do mar pelo poço.

O SPT compreende três tecnologias principais: módulos de bomba elétrica (EPM), módulos de armazenamento de fluidos (FSM) e controles de acompanhamento. O EPM é capaz de fornecer vazões de 0 a 40 galões por minuto a pressões operacionais de 15.000 psi.

O FSM apresenta uma bexiga de elastômero macio alojada dentro de um tanque, que fornece uma barreira dupla para armazenamento de produtos químicos. Tudo isso está alojado em um quadro dimensionado para contêineres ISO. A bexiga colapsa submarina em profundidade repetidamente e de forma mensurável. Através do processo de patente pendente da Oceaneering, a empresa é capaz de recolher a bexiga de uma maneira que lhes permite medir diretamente o volume na bexiga sem usar equipamento adicional.

Leon disse que havia dois grandes desafios no projeto do SPT: bombas submarinas ultra-confiáveis de longo prazo e a capacidade de rastrear o volume disponível de produtos químicos remanescentes nas bexigas submarinas.

A Oceaneering coloca tanques submarinos para atividades como a intervenção, disse Leon, e "Nós sabíamos de certas maneiras de melhorar um projeto que já temos".

"A tecnologia faz sentido capex-wise, mas se as bombas não são confiáveis, o dinheiro que você gasta para recuperar o equipamento quebrado será a economia que você percebeu no capex", disse Leon.

Os módulos de armazenamento de fluidos podem ser configurados com um par de bolsas de 1.500 galões em uma estrutura dimensionada para contêineres ISO. (Fonte: Oceaneering)

A Oceaneering colocou suas bombas em um processo de qualificação ampliado para atender aos padrões API 17Q. Além disso, foi desenvolvido um projeto baseado em confiabilidade para garantir que todos os equipamentos pudessem atender a um período de operação de três anos sem manutenção. Isso incluiu testes de vida acelerada, testes de compatibilidade química para determinar o tempo médio entre falhas para o sistema.

O SPT é escalável para atender aos requisitos de campo, e o FSM pode ser configurado com um par de bolsas de 1.500 galões na estrutura dimensionada do contêiner ISO, o que torna o transporte rodoviário e dois quadros podem ser conectados para fornecer 6.000 galões de fluidos para o bem. As bexigas podem ser recarregadas no lugar ou módulos vazios podem ser recuperados e substituídos. O Oceaneering testou o reabastecimento em uma câmara hiperbárica com um tanque reduzido, incluindo o reabastecimento em profundidade.

“Já estamos fazendo muito trabalho de intervenção com esses componentes”, disse Leon.

A Oceaneering implantou seu FSM em um desdobramento de quatro meses no Mar do Norte para um projeto de intervenção que foi concluído no início de 2018. Na versão reduzida, a empresa usou três câmaras diferentes, cada uma contendo 150 galões de um produto químico diferente. Patim de tamanho de contêiner colocado na linha de lama em 1400 metros de água. O skid foi reabastecido a cada 21 dias para a operação e puxado para a superfície para operações de recarga. A unidade fornecia um fornecimento local e aumentado de produtos químicos necessários para um veículo submerso operado remotamente (ROV) para realizar o trabalho de intervenção sem precisar parar para reabastecimentos constantes. Isso aumentou a eficiência e reduziu o tempo no trabalho para concluir o trabalho necessário, de acordo com a Oceaneering.

Além de seu potencial para injeção de produtos químicos, Leon disse que há aplicações para unidades hidráulicas submarinas, que normalmente receberiam fluido hidráulico do umbilical.

"É essencialmente a mesma tecnologia, mas com uma bomba e componentes ligeiramente diferentes", disse Leon.

O SPT faz sentido não apenas para greenfields e step-outs ultra-longos, mas para campos existentes onde os operadores estão olhando para a extensão da vida, atendendo a mudanças nas condições de campo, resolvendo um problema com um umbilical atual, diz ele.

"Com esta tecnologia, você pode ir além do que um umbilical atual pode fazer", disse ele.

Embora a Oceaneering tenha voltado sua atenção para marinar a tecnologia de injeção e armazenamento de produtos químicos submarinos, Leon disse que a visão da “fábrica submarina inteira” ainda está a mais cinco ou oito anos de distância.
