Desvio Submarino para Manter a Areia Fora do Equipamento Crítico

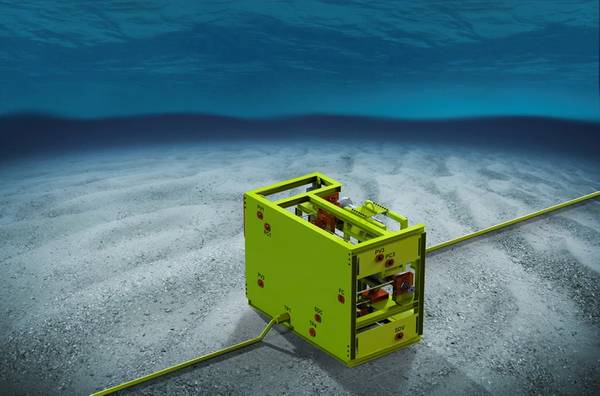

A eProcess Technologies desenvolveu o Subsea Desander (SSD) para o Nível 5 de Prontidão Técnica. Ele não tem partes móveis e tem cerca de 10% do tamanho e peso dos sistemas de filtro convencionais. O SSD pode remover 98% das partículas de 5 a 50 microns e maiores e até 99% em peso. (Imagem: tecnologias de eProcess)

Enquanto as operadoras estão no negócio de produzir petróleo e gás, seus poços acabam produzindo areia. Além de restringir a produção de petróleo e gás do poço, a areia que atinge os topsides pode danificar o equipamento crítico.

Impedir a produção de areia por meio de acabamentos é fundamental, mas também é importante que os operadores considerem o gerenciamento de areia das instalações, diz Hank Rawlins, diretor técnico da eProcess Technologies.

“Os poços produzirão areia no futuro, e eles precisam ter a mentalidade de que precisam se preparar para essa areia sempre que entrar, quando for o caso”, diz ele.

Nos topsides, um método comum para remover a areia do fluxo de produção é através de um dessorvedor ciclônico. Mas como os operadores manifestaram interesse em remover a areia no fundo do mar, de modo a não comprometer equipamentos submarinos cruciais, como bombas multifásicas, a eProcess Technologies avaliou quase três dúzias de soluções para separação de areia submarina.

"A questão número um é como lidar com areia submarina", diz ele.

Rawlins diz que a equipe determinou que os três métodos mais viáveis eram separar a areia para que ela pudesse contornar o equipamento crítico e reinjetá-lo para que ele fluísse para a superfície para tratamento, separando a areia no leito marinho e injetando-a em um poço de descarte. e separando a areia no fundo do mar e colocando em um recipiente recuperável.

Ele diz que o limite com os contêineres de recuperação são os recursos de recuperação do operador, enquanto um operador tentou injetar a areia em um poço de descarte, mas depois desativou o esforço devido ao baixo desempenho.

A opção mais viável, ele diz, é o método de bypass submarino, que requer a marinização do desarranjo ciclônico existente no poço da empresa. A eProcess Technologies tem o Subsea Desander (SSD) no nível de preparação técnica 5 e acredita que pode ser instalado no mar dentro de um ano após a assinatura de um contrato. A unidade pode ser adaptada para um modelo submarino existente.

Segundo a empresa, o SSD não tem partes móveis e tem cerca de 10% do tamanho e peso dos sistemas de filtragem convencionais. O SSD pode remover 98% das partículas de 5 a 50 microns e maiores e até 99% em peso. A classificação do projeto é de até API 6A 20K.

A empresa diz que o SSD opera direcionando fluidos para o ciclone, criando fluxo de vórtice e altas forças-g. O gás livre desengata e se separa rapidamente, de modo que os sólidos mais pesados são forçados para fora em direção à parede do ciclone, enquanto os fluidos mais leves migram na direção oposta em direção ao centro. Sólidos espiralam pelo ciclone até a saída de fluxo inferior, enquanto os fluidos restantes são forçados na direção oposta ao transbordamento. O processo requer 2-3 segundos de tempo de permanência.
