Câmeras de Downhole: uma nova dimensão nas inspeções Wellbore

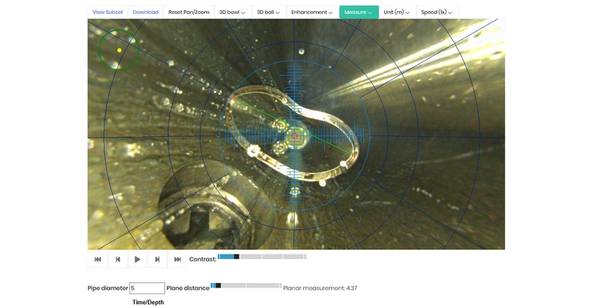

WellCAM demonstrando capacidade de medição em tempo real. (Imagem: Visão iO)

À medida que os poços de petróleo e gás envelhecem, os proprietários precisam de novas e melhores maneiras de coletar - e entender - a inteligência sobre a condição de seus ativos.

Câmeras de fundo de poço podem ser úteis para encontrar restrições em um poço durante a conclusão, e podem localizar áreas onde o revestimento e outros tubulares estão danificados ou corroídos e medem rachaduras e rachaduras. Aplicações adicionais incluem visualização de fluxo de poço, medição de perfuração pré e pós-fratura, inspeção do blowout preventer, manga corrediça, SSSV, vazamentos de packer e tops de liner. Mas as câmeras downhole podem ser usadas para mais de inspeções básicas no poço. Eles podem ser usados para acelerar a pesca.

“Anteriormente, eles estavam indo às cegas ou com os blocos de impressão de chumbo para identificar o topo do peixe. O peixe pode estar aqui, pode estar lá ”, disse Prakasen Vatakkayil, gerente da linha de produtos da Expro.

O simples expediente de operar um downhole de câmera possibilita inspecionar o peixe, observar sua orientação, capturar medidas do peixe e projetar a ferramenta certa para pegar o peixe.

"Isso pode reduzir o número de viagens necessárias para tirar o peixe", disse Vatakkayil.

A própria Expro utiliza câmeras downhole há mais de três décadas e, há alguns anos, comprou a DHV International, Inc. para completar sua oferta de câmeras downhole.

Algumas corridas combinam pinças com as câmeras. Nesse caso, disse Vatakkayil, a câmera tirará imagens no buraco, e os compassos farão as medições na saída do buraco.

A tecnologia de câmeras downhole evoluiu. Anteriormente, essas câmeras só podiam olhar diretamente para baixo, mas algumas podem visualizar uma vista lateral, incluindo a câmera ViewMax que se tornou parte da caixa de ferramentas Expro através da aquisição da DHV.

Os aprimoramentos levaram a uma versão menor e mais leve chamada ViewMax Lite, e LEDs adicionais ajudam a controlar a iluminação do poço. Outras empresas oferecem câmeras que oferecem cores ou outros recursos que os clientes podem achar úteis.

"Também fazemos parceria com as empresas de tecnologia", disse Vatakkayil. Uma dessas parcerias é com a Vision iO, uma fabricante de câmeras downhole que tem capacidades 3D nas obras que devem “ser interessantes e uma vantagem útil para o cliente”.

De acordo com a Vatakkayil, a tecnologia de câmera de olho de peixe existente do parceiro registra visualmente a imagem em uma série de imagens coloridas de alta resolução de 185/360 graus para fornecer uma visão completa do wellbore sem alternar da vista frontal para a lateral.

WellViewer mostrando a imagem WellCAM 3D na tela. (Imagem: Visão iO)

David Clover, diretor de contas globais da Vision iO, disse: "As operadoras querem mais do que apenas uma imagem, e isso levou a muito do desenvolvimento que fizemos com nossas ferramentas atuais".

As gerações anteriores da câmera de poço WellCAM podiam medir problemas de integridade do poço em termos de largura e altura e aplicar filtros que removiam detritos ou partículas no fluido. A iteração mais recente não apenas traz medições em 3D, mas também traz análises de poço para a operação.

"Isso dá essa dimensão adicional, a profundidade, além de largura e altura", disse ele.

A última geração da câmera de poço WellCAM pode ser usada em conjunto com a impressão 3D para gerar uma réplica de áreas danificadas do poço ou um peixe. Também pode ser usado com um fone de ouvido de realidade virtual em 3D para observar o interior do poço.

A tecnologia WellCAM 3D da Vision iO coloca várias câmeras em uma hélice ao longo do comprimento da ferramenta para permitir uma varredura de 360 graus do poço, disse Clover. O conceito é comprovado e o fornecedor espera executar um protótipo em um poço de teste no 4T 2019, disse ele.

"Em vez de apenas ver imagens, se há um peixe ou uma válvula danificada ou mandril de elevação de gás danificado", usando os dados capturados no sistema, eles podem "imprimir o que está no poço e dar aos engenheiros de produção ou à empresa de pesca". e diz: "Isto é o que encontramos bem, aqui está a informação para permitir que você resolva o problema", disse Clover. "Já fizemos isso com o protótipo seco".

Os dados capturados podem ser animados para visualização em 360 graus com um sistema de realidade virtual que permite ao usuário “manipular ou movimentar-se” na imagem do poço.

“Nos campos de petróleo maduros de hoje, onde há coisas como corrosão, danos e desgaste, onde a integridade do poço é importante para o cliente, eles seriam facilmente capazes de ver a deterioração do poço executando este tipo de câmera uma vez por ano, - disse Clover.

Essa visão ano a ano daria às operadoras uma visão sobre como priorizar intervenções e workovers para minimizar custos e melhorar o HSE, disse ele.

A câmera WellCAM 3D é uma ferramenta de 2 7/8 de polegada de diâmetro. Ele pode ser executado como uma ferramenta autônoma no final de uma string ou no midstring, juntamente com várias ferramentas de telemetria. No entanto, como todas as câmeras do poço, é necessário um fluido claro para poder visualizar o poço.

Gerações anteriores da câmera completaram mais de 400 operações.

Impressão 3D gerada diretamente a partir dos dados da câmera WellCAM 3D. (Imagem: Visão iO)
