Expandindo para uma solução de abandono temporário

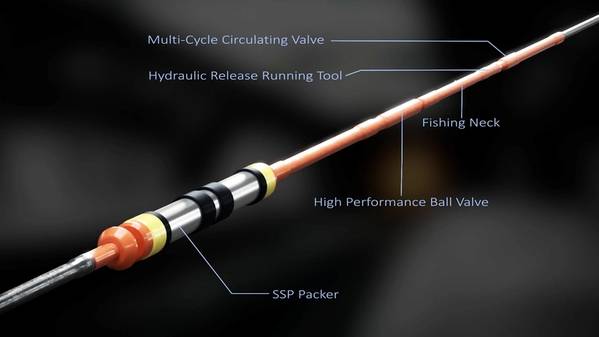

Sistema de Suspensão Temporária da TAM International. (Imagem: TAM Internatioanl)

As atividades de perfuração em águas profundas exigem contingências para o abandono temporário do poço, às vezes necessário por mudanças de poço ou trabalho de riser, e às vezes pela Mãe Natureza.

As soluções mecânicas existentes podem sofrer com as restrições dentro da estrutura do riser ou do fundo do mar, mas um empacotador temporário inflável como o recentemente introduzido pela TAM International tem mais folga do que os sistemas convencionais.

“A beleza do sistema inflável é que temos muito alcance e podemos expandir para um diâmetro maior. Quaisquer restrições que você tenha que executar, seja riser, LMRP ou BOP, podem limitar as opções de sistemas mecânicos ”, diz Marty Coronado, gerente de engenharia de desenvolvimento. "Insufláveis são bem adaptados para os tamanhos grandes de carcaça."

O Sistema de Suspensão Temporária (TSS, Temporary Suspension System) fornece uma barreira secundária ao poço se as operações de perfuração devem parar em face de um furacão iminente ou para o trabalho de equipamento planejado, diz Coronado. Consistindo do SSP Packer, Válvula Esfera de Alto Desempenho, Pescoço Pesado, Ferramenta de Lançamento de Liberação Hidráulica e Válvula de Circulação Multi-Ciclo, o TSS é voltado para carcaças maiores.

A coluna de perfuração pode ser parcialmente puxada para fora do buraco e o TSS é executado no buraco até 500 pés a 1.000 pés abaixo da linha de lama, uma bola é aterrada no assento esférico e o empacotador é inflado com o resto da coluna pendurada a parte inferior do empacotador. Um teste de pressão positiva e / ou um teste de entrada negativa podem ser executados para confirmar uma boa integridade da pressão no sistema antes de desconectar usando outra esfera solta na ferramenta de operação. A recuperação do BHA é executada no poço para continuar a perfuração, travar no pescoço de pesca, girar a válvula de esfera para testar qualquer acúmulo de pressão abaixo do empacotador, que é monitorado no tubo de perfuração na superfície. Quando a pressão é equalizada através do empacotador, o empacotador é liberado e a retirada do BHA sai do buraco.

Essa abordagem, diz Coronado, torna possível colocar o empacotador no buraco o mais rápido possível, deixando tanto tubo de perfuração no buraco quanto possível.

Coronado diz que a TAM desenvolveu o sistema porque as operadoras de águas profundas queriam mais capacidade e flexibilidade para o abandono temporário. A TAM utilizou tecnologias existentes, como o empacotador inflável, mas desenvolveu a partir do zero a válvula de esfera, o chassi de empacotador e a válvula de circulação multiciclo.

Parte do desafio que a TAM enfrentou no desenvolvimento da ferramenta, diz Tim Davis, diretor de tecnologia, é que nem todo operador queria que a ferramenta fizesse exatamente a mesma coisa.

"Tivemos que projetar com flexibilidade para acomodar a preferência de cada operador em como eles queriam que a operação funcionasse", diz Davis.

Parte dessa flexibilidade é aparente nas contingências de controle de poços, bem como a capacidade de realizar múltiplos testes para garantir operações seguras, diz Coronado.

Quando é hora de retomar as operações de perfuração, a recuperação do TSS envolve um disparo excessivo conectando a válvula de esfera e abrindo-a. A ação cria um caminho de comunicação abaixo do empacotador até a coluna de perfuração para indicar o influxo de gás ou a acumulação de pressão. O operador pode decidir se puxa o empacotador para fora do buraco ou primeiro faz circular todo o gás que entrou no tubo de perfuração através da linha de afogamento ou usa a válvula de circulação para detectar um fluido de peso mais pesado acima do empacotador antes de liberá-lo.

"Eles queriam a máxima flexibilidade em poder circular e fazer alguns testes de entrada, e precisávamos de uma maneira de abrir esse caminho de comunicação, então desenvolvemos a válvula multi-circulante", diz Coronado.

Este sistema está disponível em 7,88 polegadas OD para tamanhos de revestimento de até 13 3/8 polegadas, em 13 3/8 polegadas OD direcionados para tamanhos de invólucro de 16 polegadas e 18 5/8 polegadas e em 15,1 polegadas OD, para 18 5 / Invólucro de 8 polegadas e maior.

“Estamos construindo ferramentas o mais rápido possível e enviando-as para a nossa localização em Broussard”, diz Davis, de modo que estão disponíveis durante a temporada de furacões no Atlântico , que começou em 1º de junho e vai até 30 de novembro. ter as ferramentas no local em vários tamanhos durante a temporada de furacões. ”
