Custo e complexidade de conexão

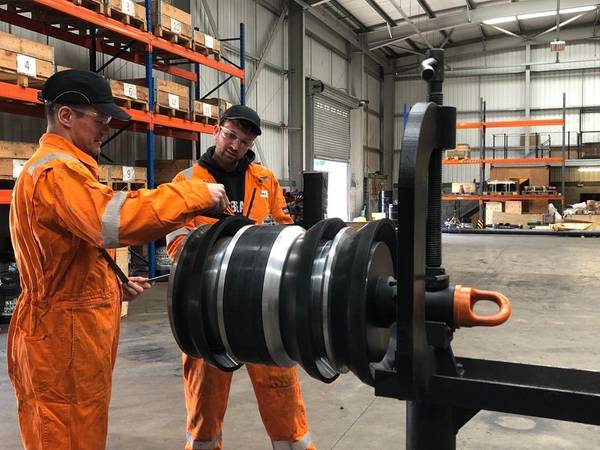

A Coretrax esteve envolvida no abandono bem-sucedido de quase 20 poços para a Spirit Energy (Foto: Coretrax)

O estabelecimento confiável de uma barreira ambiental para operações de entupimento e abandono (P&A) tem sido tradicionalmente limitado a tampões mecânicos de ponte e dispositivos infláveis. Por uma fração do custo das ferramentas convencionais, a Coretrax, especialista em limpeza e abandono de poço, continua atendendo à demanda por seus CX-Enviroplugs como uma alternativa mais segura, mais simples e com melhor relação custo-benefício para a colocação de plugues de cimento de grande diâmetro.

Originalmente projetado para atuar como uma base simples para cimento, o bujão é particularmente adequado para poços que exigem uma barreira ambiental para impedir o vazamento de lama à base de óleo.

Disponível nos tamanhos 18-5 / 8 ”a 20”, a ferramenta de três aletas, que permite a autocentralização, agora incorpora um elemento de elastômero de conjunto de compressão, possibilitando a realização de testes de pressão de até 1.000psi. O design também é capaz de passar por uma restrição menor na cabeça do poço. Fabricado a partir de materiais perfuráveis, o dispositivo também possui uma válvula unidirecional e orifícios de derivação através do bujão para evitar picos de tensão ao executar no furo.

Com uma patente pendente, até agora oito tampões foram executados nos projetos de P&A da Noruega e do Reino Unido no Mar do Norte. O mais recente foi concluído no Mar do Norte do Sul para a Spirit Energy.

A plataforma ST-1 na área de Greater Markham, no sul do Mar do Norte, por exemplo, interrompeu a produção de gás em abril de 2016. Descoberto em 1984, o campo se estende sobre os blocos de licença 49 / 5a e 49 / 10b no UKCS e os blocos de licença J3b e J6 na plataforma continental holandesa. Seis poços e uma única instalação são conectados por dois gasodutos à instalação Markham J6A no setor holandês, a aproximadamente 5,6 quilômetros da instalação ST-1.

Ao chegar ao fim de sua vida econômica, o ST-1 foi colocado no modo de suspensão quente com todos os poços fechados e desconectados da tubulação da plataforma. Em março de 2018, o P&A dos poços foi realizado pelo jack Paragon B391 e concluído em cerca de 100 dias.

A Coretrax entregou bujões de ponte para o abandono permanente dos poços. Em abril de 2018, um plugue ponte 13-3 / 8 ”CX-2 foi executado no poço B2. Como um plugue permanente de ponte de ferro fundido, o CX-2 foi projetado para ser ajustado com uma combinação de pressão hidráulica e tração mecânica e possui um mecanismo de ajuste interno para maior eficiência. O OD liso e o ID grande da ferramenta de corrida liberada minimizam a perturbação do cimento ao sair do furo. Isso o torna ideal para operações de tampões de cimento.

O bujão da ponte foi fabricado e operado no furo a uma profundidade de 232 metros e ajustado pelo pessoal da Spirit Energy, de acordo com os procedimentos Coretrax. Foi então etiquetado com 10.000 libras e testado a 500psi com uma liberação primária vista ao retornar à superfície.

O CX-Enviroplug (Imagem: Coretrax)

Como parte das operações de limite ambiental em lote nos poços B2 e B3, o operador também implementou dois CX-Enviroplugs pela primeira vez. Aqui, o sub de desconexão foi confeccionado no tubo de perfuração e o plugue confeccionado na corda e executado no orifício. O toco da carcaça de 13-3 / 8 ”foi etiquetado a 220 metros e o peso foi ajustado para fixar o plugue. Uma bola caiu da superfície para ativar a ferramenta de desconexão e a pressão aumentou para 2.200 psi. Conforme o procedimento, foi observada uma queda de pressão, o sub-seccionador de corte e o plugue desconectado. Um ferrão aberto é deixado e a cimentação foi realizada. Isso resultou no poço B2 sendo totalmente abandonado.

O uso do CX-Enviroplug reduz o custo de grandes bases de cimento, eliminando a necessidade de tampões de ponte ou infla a tampa ambiental. Na campanha ST-1, a Coretrax obteve uma economia no tempo de execução de aproximadamente 48,7 horas.

Em todo o projeto ST-1, a empresa também instalou 10 tampões de ponte CX-2 e dois CX-Superflows. Trata-se de uma ferramenta de raspador e escova totalmente sacrificial, com recursos patenteados que podem ser executados com bujões de ponte e elimina a necessidade de uma viagem de raspador dedicada antes da configuração do empacotador ou do bujão. Ao combinar as lâminas do raspador com uma escova perfurável, cria uma solução robusta e eficaz para a remoção de cimento residual, incrustações, pequenas rebarbas de perfuração e outros detritos estranhos do ID da carcaça.

O autor
Cherish Bodman é engenheiro de operações da Coretrax, apoiando a limpeza e o abandono do poço no Reino Unido e na Noruega. Ela ingressou na empresa em 2012 como administradora, antes de avançar para a função de engenheira de operações em 2016 e ganhar experiência em operações em operações de abandono de poços com várias grandes operadoras do Reino Unido.
