Corrida para o equipamento 20K em meio a mudanças de regulamentos

De Jennifer Pallanich3 maio 2019

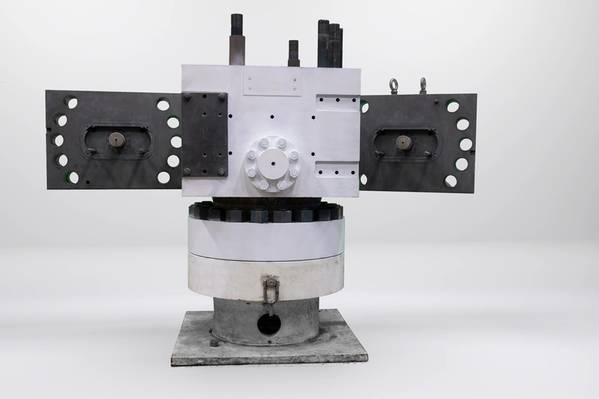

O ram de 20K do BHGE está qualificado para os requisitos do Anexo H do PR2 e do API 16A HPHT. (Fonte: BHGE)
O ram de 20K do BHGE está qualificado para os requisitos do Anexo H do PR2 e do API 16A HPHT. (Fonte: BHGE)

A pressão do cliente por 20.000 equipamentos com capacidade para psi persistiu por mais de uma década, ainda que nenhum padrão da indústria tenha sido firmado. Isso não impediu a encomenda de tais equipamentos, embora alguns tenham sido cancelados posteriormente.

A Baker Hughes, uma empresa da GE, tem um protótipo de um preventor de blowout submarino de 20K (BOP) e equipamentos associados em seu laboratório em Houston. O BOP 20K foi totalmente testado e totalmente qualificado para o último rascunho da API 16A 4ª Edição PR2 e Anexo H, a Especificação para Equipamentos de Perfuração, disse Bob Judge, diretor de produtos de perfuração da BHGE.

Dito isso, observou Viral Shah, gerente de engenharia de sistemas da BHGE, as especificações 16A existentes na verdade não abordam equipamentos que excedam 15K psi, embora um projeto descrevendo especificações de 15K + psi, chamado Anexo H, esteja em andamento.

"Ultrapassamos os requisitos preliminares estabelecidos no Anexo H", disse Shah. “Há muitas peças móveis assim que você ultrapassa 15.000 psi. Chegar à linha de chegada não foi fácil, mas estamos lá agora. ”

Quando a BHGE iniciou esse esforço, diz Judge, a designação PR2 da API 16A 4ª Edição não existia.

"Isso é novo", disse o juiz. “À medida que os regulamentos mudam, temos que reconhecer isso e continuar o desenvolvimento.”

Uma das maiores mudanças, desde as regulamentações existentes até as propostas, é um padrão de análise, como a caracterização de materiais e a análise de fadiga, observou Shah. Não apenas os padrões não existiam quando o pedido inicial era feito para uma BOP submarina de 20 K, mas diferentes condições de mercado prevaleceram, acrescentou ele.

"Na ausência de um padrão, a indústria teve que fazer o seu melhor para entender as condições exclusivas de 20K que são diferentes de 15K que poderíamos encontrar", disse Judge. Existem possibilidades infinitas, disse ele, que a BHGE destilou para um número gerenciável. “Do ponto de vista de projeto e teste, essa é a coisa mais rigorosa que nós, como indústria, fizemos”.

20K BOP Stack com seis carneiros e duas pilhas anulares. (Fonte: BHGE)

O BOP de 20K da BHGE tem um diâmetro de 18,75 polegadas e está classificado até 350 graus Fahrenheit. Os carneiros têm 2,55 milhões de libras de força de cisalhamento. A pegada para a pilha inteira é de aproximadamente 20 pés x 15 pés. Dependendo da configuração, a pilha tem cerca de 49 pés ou 56 pés de altura e pesa cerca de um milhão de libras.

“Quando começamos a jornada de 20K, estávamos olhando para alguém construindo um navio de perfuração para 20.000 psi. Então o mercado mudou. Os clientes queriam saber, 'podemos reformar as plataformas existentes por 20K?' ”, Disse Shah. “Desde então, projetamos nossa pilha de 20K para corresponder à pegada da pilha de 15K BOP, o que permite que nossos clientes aprimorem as plataformas existentes.”

Até o momento, a BHGE construiu o protótipo do BOP de 20K e equipamentos associados, que está sendo mantido em um laboratório de Houston para testes e desenvolvimento e qualificação dos aríetes, disse Judge. A BHGE em 2017 começou a enviar conectores submarinos de 20K qualificados API 16A para as pilhas de nivelamento.

A BHGE está agora executando um estudo de projeto de engenharia de front-end (FEED) com uma operadora para projetar e validar equipamentos de 20K de acordo com seus requisitos específicos para permitir que o operador implante equipamentos de 20 mil no Golfo do México.

Houve operadores pensando em equipamentos de 20K, indo além de BOPs até poços, árvores e outros equipamentos.

"O mercado identificou uma necessidade e desejo, mas não acho que a economia funcione ainda", disse Judge. "Estamos em um modo de relógio e espera e, quando a indústria estiver pronta, estaremos prontos".

O conector de cabeça de poço de 20K foi qualificado e testado para os requisitos da API 16A 4ª Ed e Anexo H. (Fonte: BHGE)
