Bem-vindo à App Store

Por Elaine Maslin9 setembro 2019

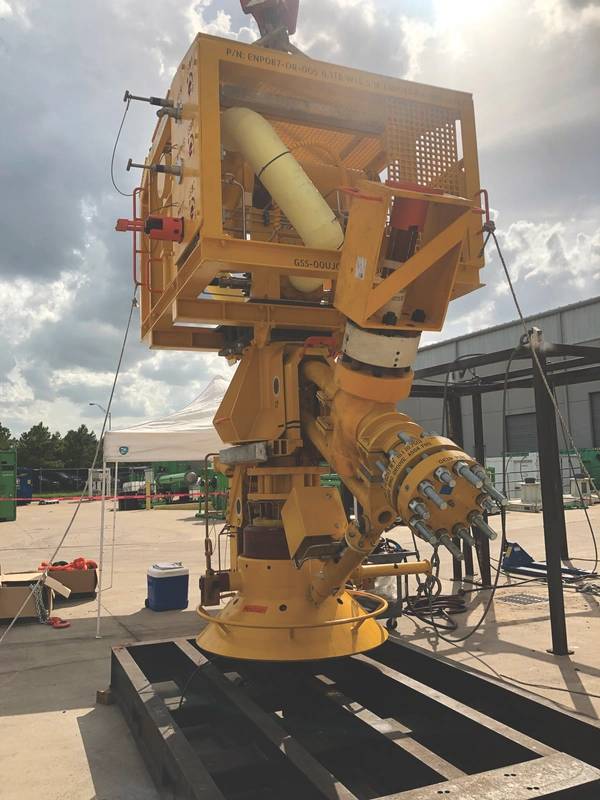

Um módulo de garantia de fluxo Enpro FAM durante o teste de integração do sistema (SIT). (Foto: Enpro)
Um módulo de garantia de fluxo Enpro FAM durante o teste de integração do sistema (SIT). (Foto: Enpro)

Imagine uma espécie de loja de aplicativos para árvores de natal submarinas; uma plataforma de plug-in na qual uma infinidade de funcionalidades pode ser adicionada e alterada para se adequar. É um conceito lançado pela empresa de tecnologia submarina britânica Enpro, exceto que está chamando de uma porta "processo USB".

A idéia é que os operadores possam solicitar árvores de natal em estoque para seus projetos e, em seguida, usar um hub FAM (Flow Access Module) para aumentar seus recursos, como e quando necessário, desde operações de intervenção até medição de fluxo ou pigging.

O FAM fica dentro do jumper, onde se conecta à árvore (ou coletor) e fornece um hub que é usado para módulos FAM intercambiáveis, desde o comissionamento em campo até o descomissionamento.

A tecnologia da Enpro, que pode interagir com qualquer sistema de produção submarina do fabricante do equipamento original, foi criada pela mesma equipe que fundou o DES Operations que, juntamente com a tecnologia MARS (Sistema de Reinjeção de Múltiplas Aplicações) que eles inventaram, foi vendida para a Cameron em 2007.

Ian Donald, CEO da Enpro, diz: “O antigo método de padronização era ajustar tudo o que o campo pode precisar ao longo da vida do campo na árvore ou no coletor, o que aumenta o custo e o cronograma. Existe uma alternativa; use as coisas de que precisa quando precisar ”, diz ele. “Tenha uma árvore e coletor na prateleira e use FAMs para obter o primeiro óleo mais rapidamente. Em seguida, você pode ter funcionalidade avançada sem precisar de uma árvore sob medida, minimizar a pegada da árvore de natal e ter provas futuras. Coloque o que você precisa quando precisar.

A primeira FAM foi implantada em 2016, no satélite Nakika K3 (Keplar) da BP no Golfo do México dos EUA. Lá, uma árvore padrão com um coletor de ligação foi usada. Normalmente, aqui, seria usado um loop de fluxo, diz Donald, mas isso não seria econômico para alcançar a localização ideal do poço superior. Em vez disso, foi utilizada uma linha de esporão suportada por uma FAM com um medidor de fluxo multifásico, medidor de corte de água e detector de areia. Para gerenciar o fluxo na outra extremidade do dente reto, foi implantado um módulo FAM de garantia de fluxo. Segundo a BP, dezenas de milhões de dólares foram economizados no projeto usando uma árvore de estoque, eliminando o ciclo de fluxo. "É um modelo potencial para tiebacks na região", diz Donald.

Desde então, as FAMs têm sido usadas em mais de 50 poços em 16 campos submarinos, do Golfo do México aos EUA, na África Ocidental e no Mar do Norte, em projetos que incluem a capacidade de medição de vazão e possibilitam a conexão de vários poços a 10 quilômetros.

Outros projetos incluíram a modernização de várias FAMs em um campo para Tullow, na costa oeste da África. "Eles gostaram tanto que o especificaram para todos os novos poços no campo da RTE", diz Donald. O cubo de fluxo de furo duplo pode ser instalado como um "espaço reservado" para quaisquer requisitos futuros. Inicialmente, serão medidores de fluxo multifásicos, mas também capacidade de intervenção hidráulica. Para poços de injeção, medidores individuais estão sendo usados e os cubos FAM também podem ser usados para pigagem. "Ter módulos como medidores recuperáveis de forma independente economiza custos", diz Donald. “O cubo de fluxo pode ser substituído por medição ou acesso para intervenção hidráulica, em qualquer ponto da vida do campo.”

No Golfo do México, o operador LLOG usou a tecnologia em vários campos. “Isso significa que eles podem usar árvores e coletores padrão, enquanto simplificam o design do jumper e tornam os módulos recuperáveis”, diz Donald, “chegando ao primeiro óleo mais rapidamente e configurando-os”.

Um módulo de segurança submarina (SSM) da Enpro FIS no convés antes da implantação. (Foto: Enpro)

Os hubs da FAM também foram usados para intervenção hidráulica, juntamente com a outra tecnologia essencial da Enpro, o seu patenteado Sistema de Intervenção de Fluxo (FIS), que inclui o bombeamento através de uma série de condutos da embarcação para a FAM, a 2.000 metros de profundidade.

Donald diz que um dos principais impulsionadores do conceito FIS foi a abertura de operações de intervenção submarina mais fáceis, permitindo o acesso hidráulico / fluido a poços usando embarcações e tecnologias menores, incluindo canos, bobinas ou tubos compostos.

Até o momento, a Enpro implantou um FIS de 10.000 libras por polegada quadrada (psi) no Gana. Agora, ele está trabalhando em um sistema de 15.000 psi, para uso até 3.000 metros de profundidade da água. O sistema, que incluirá luzes e câmera a bordo, não é necessário um segundo veículo de operação remota (ROV) no local, concluiu recentemente os testes de aceitação da fábrica e está trabalhando em direção ao API17G2.

A Enpro também está trabalhando em projetos de desenvolvimento para adicionar outros 'aplicativos' à oferta FAM, incluindo HIPPS (sistema de proteção de alta integridade à pressão), bomba FAM, com base na tecnologia de bomba de parafuso duplo de deslocamento positivo e uma FAM de neutralização de ácido.
